소방 신축배관_SP 조인트_주름관

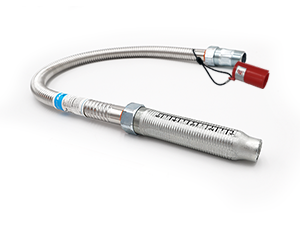

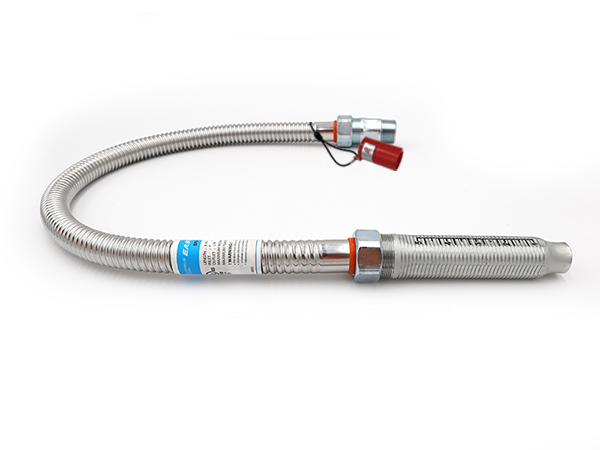

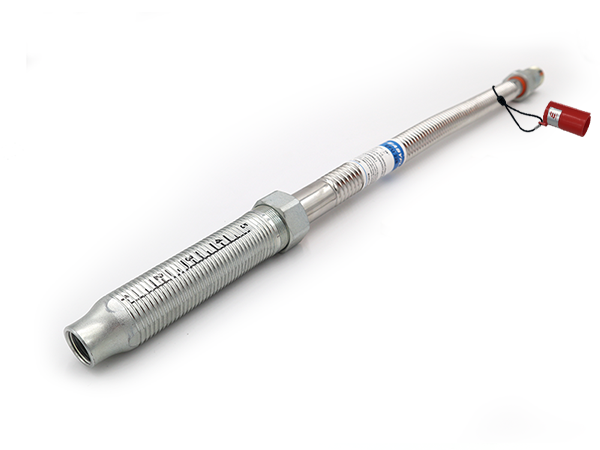

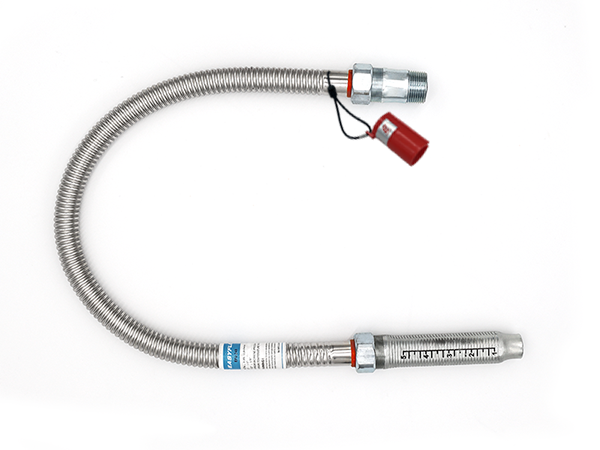

스프링클러 호스는 1/2″ 또는 3/4″ 출수구와 함께 제공되며, 24″, 36″, 48″, 60″, 72″의 다섯 가지 길이로 제공됩니다. 최대 온도 150°F, 최대 압력 203 psi를 견딜 수 있습니다.

- 스테인레스 스틸 304 호스
- 너트 & 니플: 아연 도금 강철
- EPDM 씰링 가스켓 (EPDM 이 아닌 타 소재, 확인 필요)
- 나일론 절연 링
- UL 인증

목록으로

Models

  • 1/2” 출수구
    Outlet SizePart #Description
    1/2″KFU 2281/2″ FIP x 1″ MIP
    1/2″KFU 2401/2″ FIP x 1″ MIP
    1/2″KFU 2481/2″ FIP x 1″ MIP
    1/2″EFU 2601/2″ FIP x 1″ MIP
    1/2″EFU 2671/2″ FIP x 1″ MIP
  • 3/4” 출수구
    Outlet SizePart #Description
    3/4″KFU 3283/4″ FIP x 1″ MIP
    3/4″KFU 3403/4″ FIP x 1″ MIP
    3/4″KFU 3483/4″ FIP x 1″ MIP
    3/4″KFU 3603/4″ FIP x 1″ MIP
    3/4″KFU 3673/4″ FIP x 1″ MIP

Technical Data

소방 신축배관 기기 표준


미국 국가 화재 방지 협회 (NFPA):


NFPA 13: 스프링클러 시스템 설치 표준

NFPA 13D: 단독 및 두 세대 주택과 제조된 주택에 스프링클러 시스템 설치 표준

NFPA 13R: 최대 4층 높이의 주거용 건물에 스프링클러 시스템 설치 표준

NFPA 13 섹션 9.2.1.3.3.3: 길이가 6피트를 초과하지 않는 한, Flexible 연결부에는 행거가 필요하지 않음.

미국 시험 재료 협회 (ASTM):


ASTM C635: 금속 서스펜션 시스템의 제조, 성능 및 시험에 대한 표준 사양

ASTM C636: 음향 타일 및 레이인 패널용 금속 천장 서스펜션 시스템 설치에 대한 표준 실습

팩토리 뮤추얼 (FM인증), FM 클래스 번호 1637:


나사형 단말 피팅이 있는 Flexible 스프링클러 호스에 대한 승인된 표준

국제 건축 규정 (IBC) 섹션 1621/미국 토목 공학회 (ASCE) 7 9.6.2.6.2 & 9.6.2.6.2.2:


Flexible 스프링클러 연결부는 지진 덮개 링 없이 설치할 수 있는 대체 솔루션임.



UNBRAIDED FLEXIBLE HOSE DIAGRAM

  1. Tube
  2. Isolation Ring
  3. Sealing Ring
  4. Nut
  5. Nipple (1”)
  6. Reducer



SPECIFICATIONS

Lengths Available28”, 40”, 48”, 60”, and 67”
Outlet1/2” or 3/4”
Hose TypeUnbraided
HoseStainless Steel 304
Nut & NippleZinc-Plated Steel
Sealing Gasket/Isolation RingEPDM/Nylon
Max. Ambient Temperature Rating225°F
Max. Working Pressure Rating175 psig
Minimum Bend Radius6” (UL/ULC)
DO NOT bend within 2.52 inches
from connection nuts
ConnectionInlet – 1” NPT
Outlet – 1/2” or 3/4” NPT

Friction Loss Data

EFU Series Unbraided Hose TBS-PA Bracket Systems

LengthOutlet ConnectionK-FactorMax. # of 90° BendsEquivalent Length of 1 in. Schedule 40 Pipe, ft.
28″1/2″5.6118′
3/4″8.0122′
40″1/2″5.6232′
3/4″8.0239′
48″1/2″5.6238′
3/4″8.0244′
60″1/2″5.6355′
3/4″8.0361′
67″1/2″5.6363′
3/4″8.0383′

6″ minimum bend radius, where C=120
