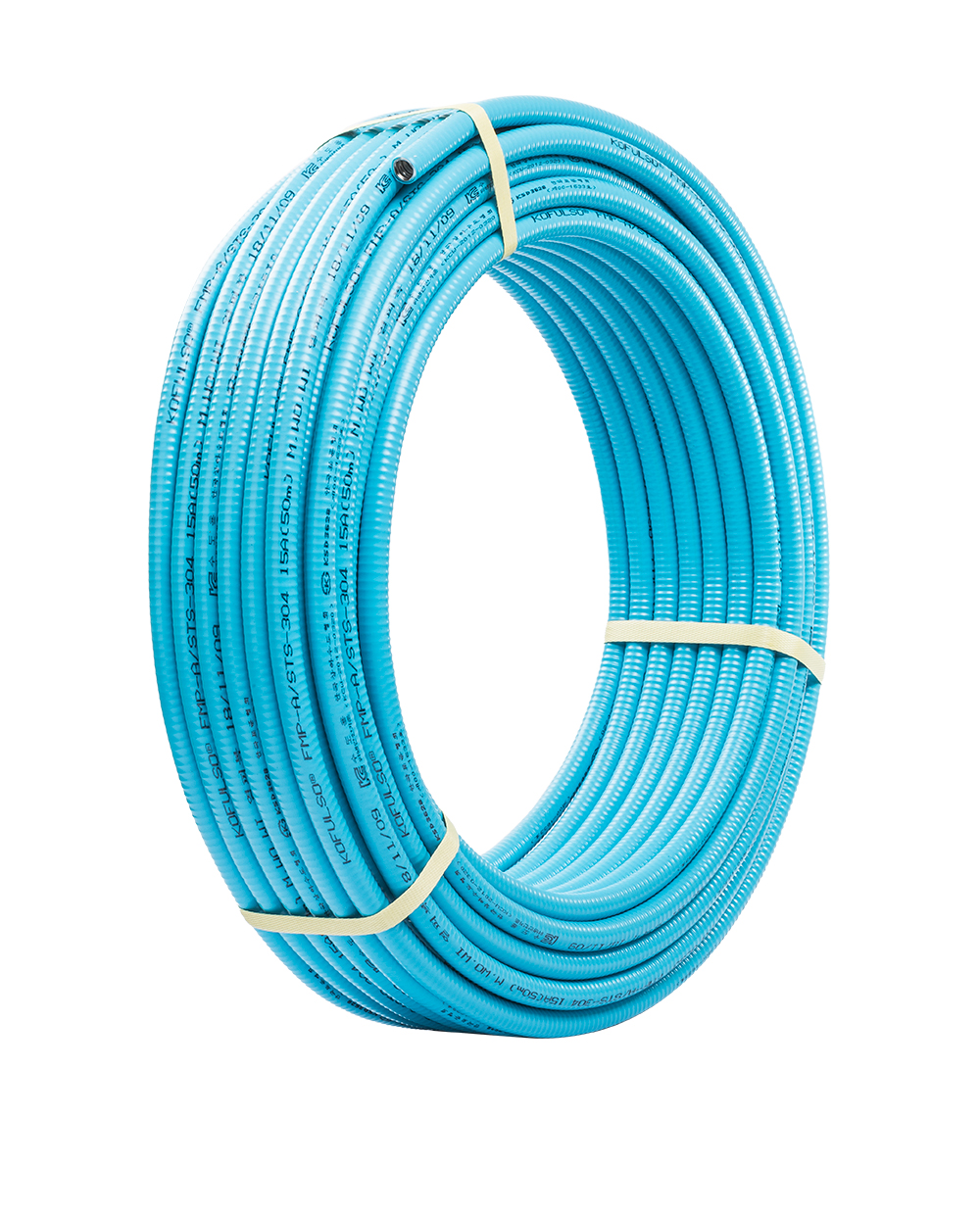

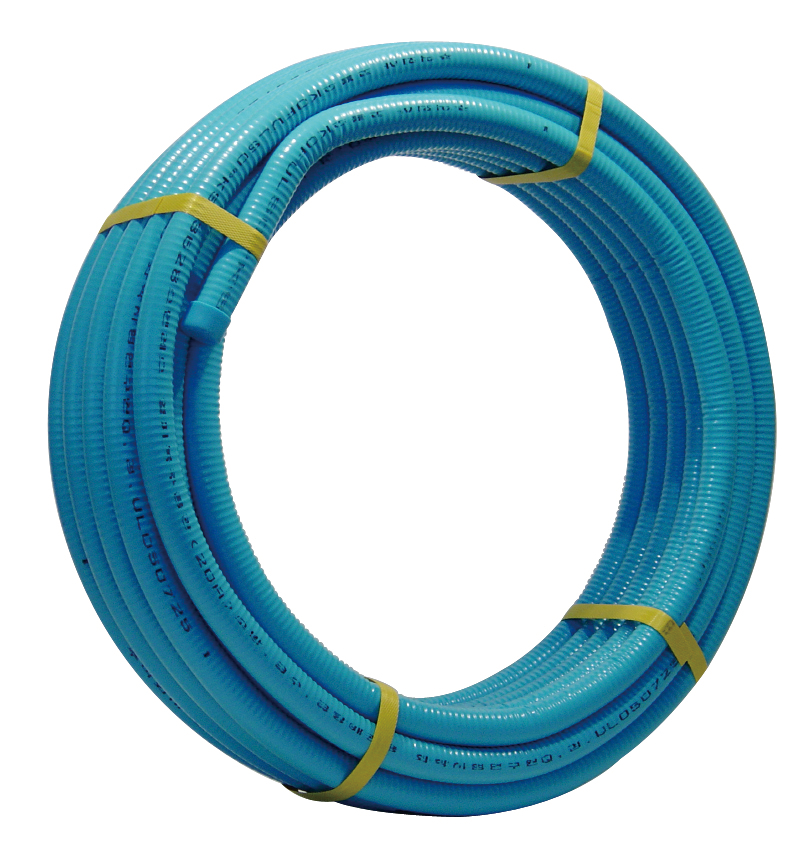

블루 폴리에틸렌 코팅 스테인리스 스틸 워터 CSST

블루 코팅된 백터플로우 워터 CSST를 소개합니다. 이 제품은 물 공급 시스템 내에서 차가운 물을 나타내기 위해 파란색 폴리에틸렌으로 코팅되었습니다. 블루 백터플로우 CSST는 1/2″부터 1-1/4″까지의 4가지 ID 사이즈와 50ft, 100ft, 150ft의 3가지 길이로 제공됩니다. 완벽한 성능을 보장하며, 물 공급 시스템으로 사용하기 위해 인증받고 승인되었습니다.

-하드 파이프보다 낮은 노동 비용
-유연성, 내구성, 경량성
-부식 저항
-특허 받은 3단계 설치 (Quicksnap 피팅 사용)
-특별한 도구나 장비 불필요

목록으로

Models

  • ID

    Part #

    Description

    1/2″

    KW-012-050 BL

    1/2″ ID, with Blue Polyethylene Coating, 50 ft

    1/2″

    KW-012-100 BL

    1/2″ ID, with Blue Polyethylene Coating, 100 ft

    1/2″

    KW-012-150 BL

    1/2″ ID, with Blue Polyethylene Coating, 150 ft

    3/4″

    KW-034-050 BL

    3/4″ ID, with Blue Polyethylene Coating, 50 ft

    3/4″

    KW-034-100 BL

    3/4″ ID, with Blue Polyethylene Coating, 100 ft

    3/4″

    KW-034-150 BL

    3/4″ ID, with Blue Polyethylene Coating, 150 ft

    1″

    KW-100-050 BL

    1″ ID, with Blue Polyethylene Coating, 50 ft

    1″

    KW-100-100 BL

    1″ ID, with Blue Polyethylene Coating, 100 ft

    1″

    KW-100-150 BL

    1-1/4″ ID, with Blue Polyethylene Coating, 150 ft

    1-1/4″

    KW-114-050 BL

    1-1/4″ ID, with Blue Polyethylene Coating, 50 ft

    1-1/4″

    KW-114-100 BL

    1-1/4″ ID, with Blue Polyethylene Coating, 100 ft

    1-1/4″

    KW-114-150 BL

    1-1/4″ ID, with Blue Polyethylene Coating, 150 ft

Technical Data

인증, 승인, 목록 및 규정 준수

  • CSA
  • UPC / NSF 61 안전한 식수용
  • NSF 372 Compliant : 무연
  • ASTM A240 크로뮴 및 크로뮴-니켈 스테인리스 강판, 시트 및 스트립 (압력 용기 및 일반 용도)
  • ASTM D3350 폴리에틸렌 주입 및 압출 재료
  • ASTM DS-561 통합 번호 체계의 금속 및 합금
  • ASME B1.20.1 파이프 나사, 일반 목적 (인치)
  • IAPMO IGC-233 주름진 스테인리스 강관 온수 및 냉수 배급 시스템









제품 테스트

수압 테스트내부 수압을 220 ± 7 psi (1516 ± 48 kPa) 또는 정격 압력의 1.5배까지 증가시켜, 68° ± 5° F (20° ± 3° C)에서 5분 동안 유지.
수압 파열 테스트내부 수압을 588 ± 7 psi (4051 ± 48 kPa) 또는 정격 압력의 4배까지 증가시켜, 68° ± 5° F (20° ± 3° C)에서 5분 동안 유지.
굽힘 테스트굽힘 동작을 분당 5-6 사이클의 속도로 균일하게 적용.
수압 충격 테스트68° F ± 5° F에서 2,000 사이클 동안 수압 충격을 적용. 수압 충격은 50 psi (345 kPa)에서 284 psi (1967 kPa)로 1초 동안 급격히 증가.
진동 테스트물로 채운 상태에서 진동의 진폭이 0.2인치, 주파수가 25 Hz로 3시간 동안 유지.
압축 테스트외경의 2/3 D 높이까지 눌러서 튜브를 평평하게 만듭니다. 균열이나 누수의 징후가 없어야 합니다.
충격 테스트다양한 피팅 크기에 대해 9.76에서 15.19 lbf·ft의 충격력을 해머로 적용.
독성 테스트NSF/ANSI 61 및 372 기준에 적합.

기술 데이터

CSST 재질스테인리스 스틸 304 (ASTM A 240)
코팅폴리에틸렌 (ASTM D 335)

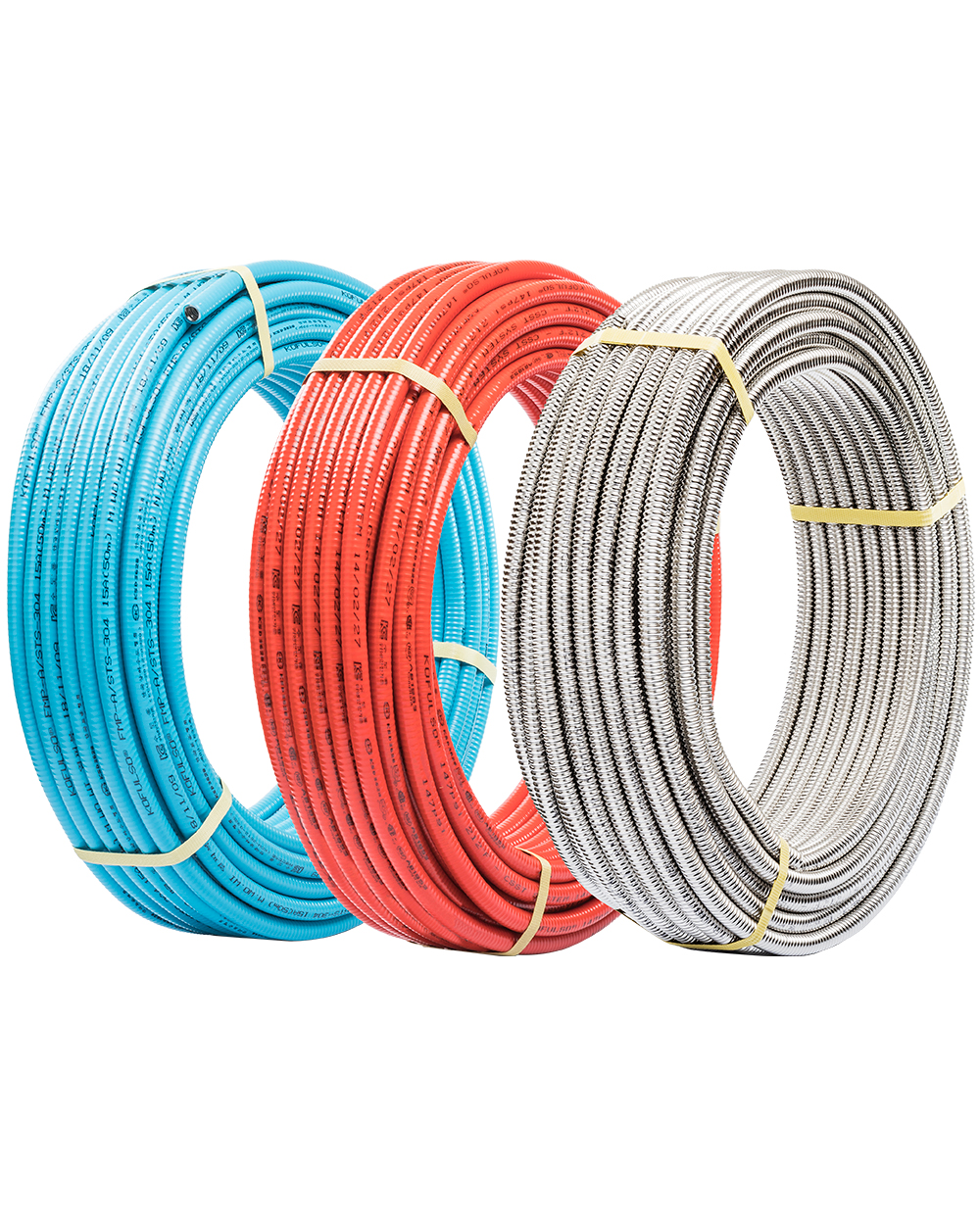

코팅 색상무코팅, 파란색 PE, 빨간색 PE
크기1/2″,  3/4″,  1″,  1-1/4″
내경0.55″, 0.83″, 1.03″, 1.26″
CSST 두께0.010″, 0.012″
PE 코팅 두께0.02″
사용 가능한 길이50, 100, 150 ft / Roll (맞춤 길이 가능)
파열 압력588 psi with fittings attached
정격압력147 psi at 212˚ F
최대 작업 압력 1/2″220 psi
3/4″176 psi
1″147 psi
1-1/4″110 psi
최소 굽힘 반경

Size

권장 굽힘 반경

1/2″

3″

3/4″

3″

1″

3″

1-1/4″

5″

1-1/2″

6″

2″

8″

마찰 손실 데이터

GPM

Nominal Size (ID)

1/2″

3/4″

1″

1-1/4″

1-1/2″

2″

1

0.032

0.004

0.002

0.001

0

0

2

0.114

0.015

0.005

0.002

0.001

0

3

0.241

0.032

0.012

0.004

0.001

0

4

0.41

0.055

0.02

0.008

0.002

0.001

5

0.619

0.083

0.03

0.011

0.003

0.001

6

0.867

0.117

0.042

0.016

0.004

0.001

7

1.153

0.155

0.055

0.021

0.005

0.002

8

1.476

0.199

0.071

0.027

0.007

0.002

9



0.247

0.088

0.034

0.009

0.002

10



0.301

0.107

0.041

0.01

0.003

15



0.637

0.226

0.087

0.022

0.006

20



1.084

0.386

0.147

0.038

0.011

25



1.638

0.583

0.223

0.057

0.016

30





0.816

0.312

0.08

0.023

35





1.086

0.415

0.106

0.03

40







0.531

0.136

0.039

45







0.66

0.169

0.048

50









0.206

0.059

60









0.288

0.082

70









0.383

0.11

80











0.14

90











0.175

100











0.212

110











0.253

120











0.297

  1. 이 표는 Hazen-Williams 공식을 기반으로 작성되었습니다.
  2. 유체 속도가 5 – 8 ft/sec를 초과하는 것은 권장되지 않습니다.
  3. 마찰 손실 값은 유속이 8 ft/sec를 초과하지 않는 흐름 속도에 대한 것입니다.
