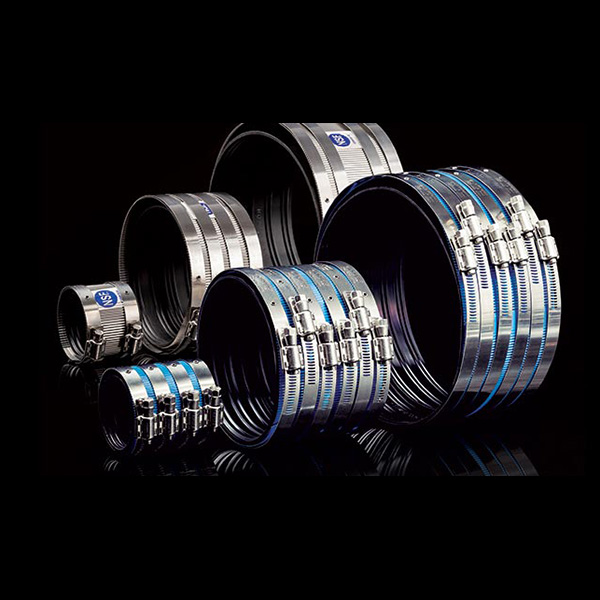

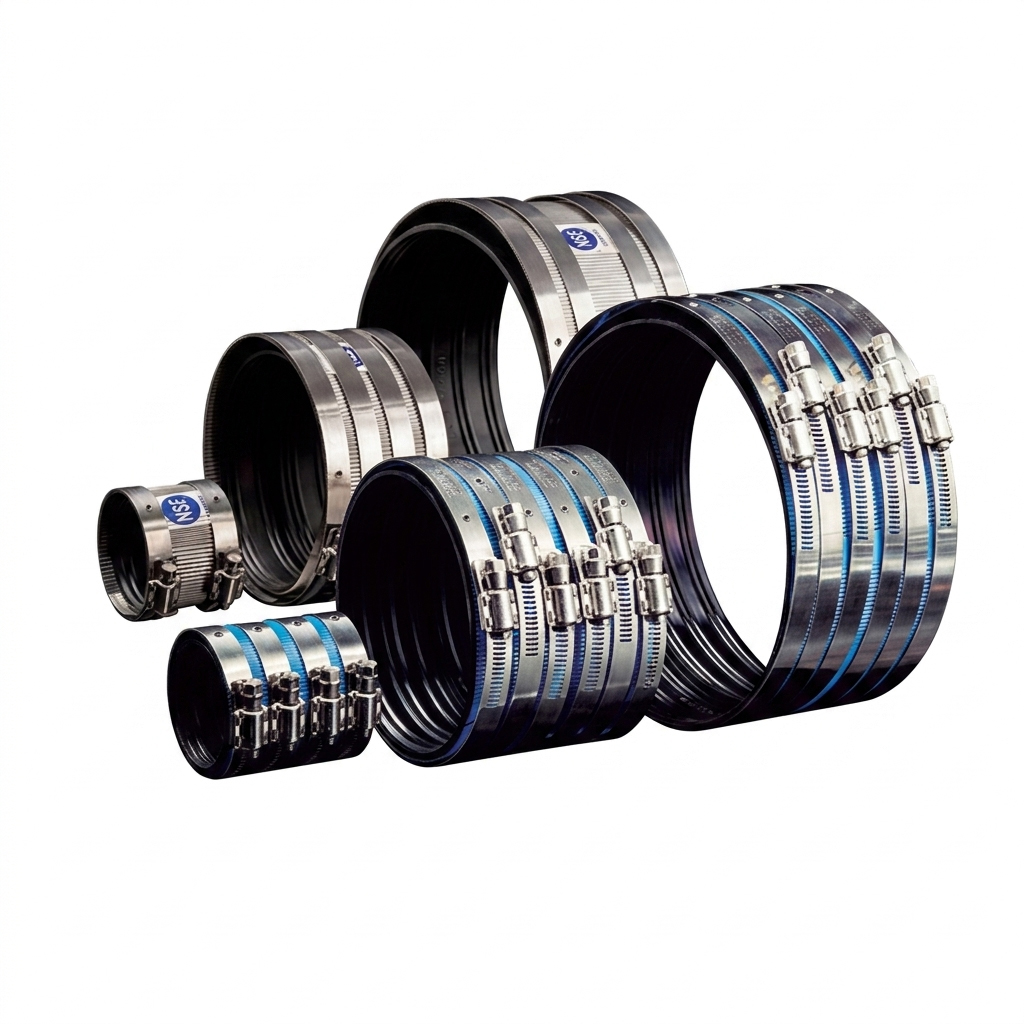

허브 없는 커플링_슈퍼 실드형

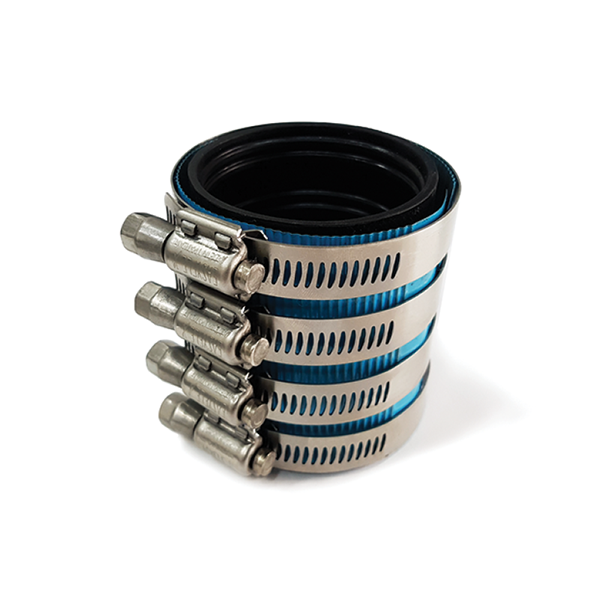

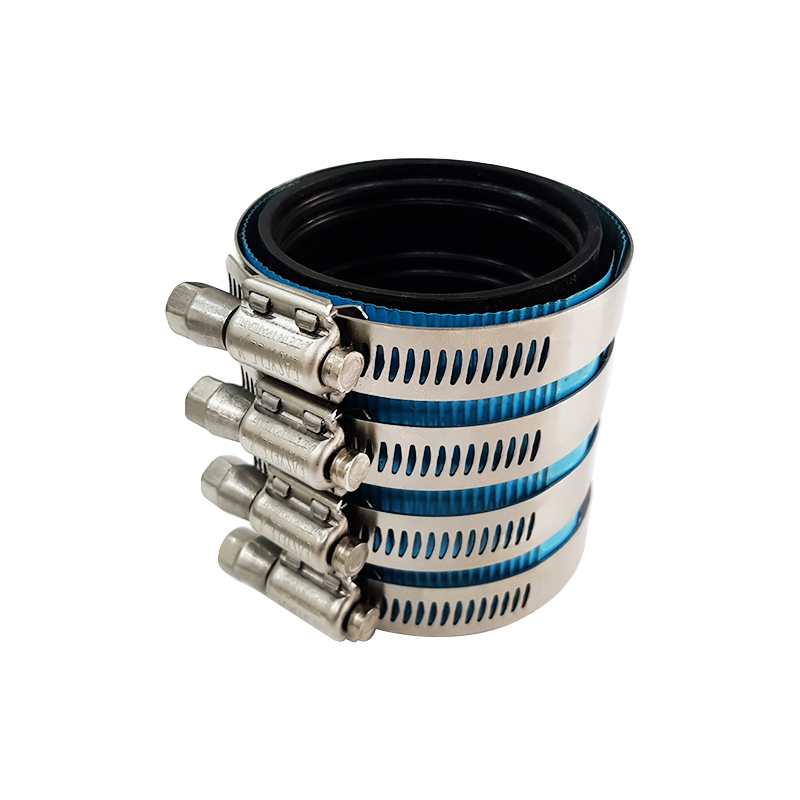

Koflex 슈퍼 실드형 허브 없는 커플링을 소개합니다. 이 커플링은 가장 까다로운 작업을 위해 설계되었습니다. 향상된 커플링은 80 인치-파운드의 토크 등급과 3/8″ HEX 헤드를 특징으로 합니다. 또한 최대 신뢰성과 부식 저항을 위해 클램프, 나사, 실드가 모두 스테인리스 스틸로 제작되어 있습니다. 크기에 따라 4개 또는 6개의 밴드가 제공되어 초강력 밀폐를 보장합니다. 1½” – 10″ 사이의 크기가 제공되어 다양한 용도에 적합합니다.

목록으로

Models

  • Part #

    Description

    Qty/Box

    KF-NHC-200SS

    2″ Super Shielded No Hub Coupling, 4 Bands, 3/8″ HEX-Head

    75

    KF-NHC-300SS

    3″ Super Shielded No Hub Coupling, 4 Bands, 3/8″ HEX-Head

    48

    KF-NHC-400SS

    4″ Super Shielded No Hub Coupling, 4 Bands, 3/8″ HEX-Head

    48

    KF-NHC-500SS

    5″ Super Shielded No Hub Coupling, 6 Bands, 3/8″ HEX-Head

    15

    KF-NHC-600SS

    6″ Super Shielded No Hub Coupling, 6 Bands, 3/8″ HEX-Head

    15

    KF-NHC-800SS

    8″ Super Shielded No Hub Coupling, 6 Bands, 3/8″ HEX-Head

    15

    KF-NHC-1000SS

    10″ Super Shielded No Hub Coupling, 6 Bands, 3/8″ HEX-Head

    10

Technical Data

CERTIFICATIONS, APPROVALS, LISTINGS, & COMPLIANCE

  • UPC
  • Conforms to CISPI 310, ASTM C1540 준수



재료

클램프:
스테인리스 스틸 301
하우징
스테인리스 스틸 301
나사스테인리스 스틸 305
쉴드스테인리스 스틸 301
가스켓 ASTM C564 준수 엘라스토머 화합물



기술 데이터

설치 토크
80 인치/파운드



Test

Test물리적 테스트 – 최소 또는 최대 요구 사항
ASTM
인장 강도최소 1500 psi (ASTM D412)
D412
신장최소 250% (ASTM D412)
D412
경도70 ± 5 @ 76°F ± 5°FD2240
가속 노화인장 강도 최대 15% 감소, 신장 최대 20% 감소, 경도 최대 10 포인트 증가, 158°F에서 96시간 오븐 노화 후 모든 결정 (ASTM D573)
D573
압축 세트
158°F에서 22시간 후 최대 25% (ASTM D395)
D395
오일 침지
212°F에서 70시간 IRM 903에 침지 후 최대 80% 체적 변화 (ASTM D471)
D471
오존 균열100°F에서 1.5 ppm 오존 농도에 100시간 노출 후 가스켓의 2배 확대에서 눈에 보이는 균열 없음. 테스트 및 검사는 외부 표면의 약 20% 신장을 제공하기 위해 루프에 장착된 가스켓에서 수행됨 (ASTM D1149)
D1149
찢김 저항 두께 1인치당 최소 150 lbs (ASTM D624)D624
수분 흡수158°F에서 7일 후 최대 20% 중량 (ASTM D471)
D471
