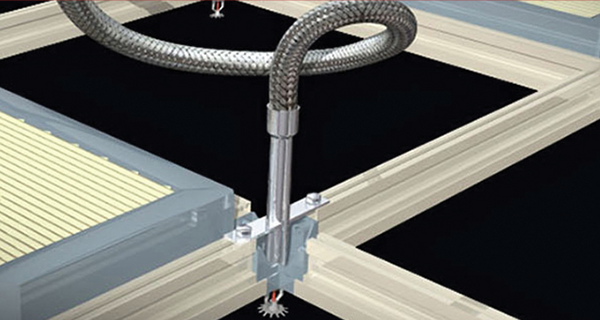

클린룸 적용

사양

재질

기술 데이터

마찰 손실 데이터

Home

Gas Connectors (가스 커넥터)
Commercial Gas Connectors (상업용 가스 커넥터)
CSST Gas Line System (CSST 가스 라인 시스템)
CSST Gas Fittings (CSST 가스 황동 연결구)
CSST Water Line System (CSST 워터 라인 시스템)
CSST Water Fittings (CSST 워터 황동 연결구)
Braided Water Connectors (스테인리스 편조 호스)
Supply Stop Valves (공급 차단 밸브)
Water Heater Connectors (온수기 콘넥터)
Isolation Valves (온수기 밸브)
Thermal Expansion Tanks (열팽창 탱크)
Expansion Tank Mounting Brakets (열 팽창 탱크 브라켓)
No Hub & Flexible Couplings (커플링)
LINESET for Air Conditioning System (에어컨 라인셋)
Fire Protection (소방용 스프링클러 설비의 신축배관)
Flexible Expansion Joint (내진 팽창 조인트)
Vibration Absorber(진동흡수관)
Refrigeration Tube (냉장, 냉동 튜브 )
Flexible Metal Hose (플렉시블 메탈 호스)

소방용 SP 조인트 (내수용)
플랙시블 스프링클러 호스
소방용 스프링클러 설비의 신축배관 - 덕트용
소방용 스프링클러 설비의 신축배관 - 청정실용, 클린룸
부품

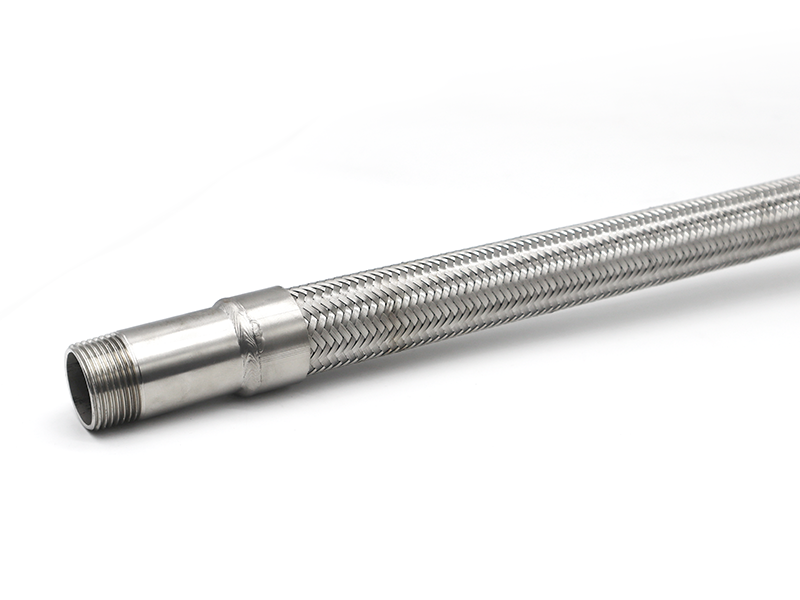

저희 클린룸용 꼬임형 유연 스프링클러 호스는 1/2″ 또는 1″ 출구로 제공되며, 30″, 47″, 67″의 세 가지 길이로 제공됩니다. 이 호스는 최대 온도 225°F, 최대 압력 175 psi의 성능을 갖추고 있습니다.

-스테인리스 스틸 304 (호스 및 편조 재킷)
-아연 도금 강철 (너트 및 니플)
-EPDM 씰링 가스켓
-나일론 절연 링
-FM 인증

목록으로

Part #	Description
KFSPC-01A	1″ x 1/2″, 30″ Flexible Fire Sprinkler Drop for Cleanrooms
KFSPC-02A	1″ x 1/2″, 47″ Flexible Fire Sprinkler Drop for Cleanrooms
KFSPC-03A	1″ x 1/2″, 67″ Flexible Fire Sprinkler Drop for Cleanrooms

National Fire Protection Association (NFPA):
NFPA 13: 스프링클러 시스템 설치 기준.
NFPA 13D: 단독 주택 및 이동식 주택에 스프링클러 시스템 설치 기준.
NFPA 13R: 4층 이하의 주거 건물에 스프링클러 시스템 설치 기준.
NFPA 13 Section 9.2.1.3.3.3: 길이가 6피트를 초과하지 않는 한 유연한 연결에는 행거가 필요하지 않음.

Factory Mutual (FM), FM Class No. 1637:
나사형 단말 피팅이 있는 유연한 스프링클러 호스에 대한 승인 표준.

Sprinkler and escutheon plate not included

길이 선택		30″, 47″, and 67″
연결부		입구 – 1″ 출구 – 1/2″

호수/편조		Stainless Steel 304
플렌지
튜브 & 니플
O-링		EPDM

주의 사항: 연결 너트에서 2.25″ 이내에서는 굽히지 말 것.

모델#	길이	출구 크기	최대 90도 굽힘 횟수	1″ 스케줄 40 파이프의 등가 길이
EFSPC-01A	30″	1/2″	1	1.6′
EFSPC-02A	47″	1/2″	3	9.5′
EFSPC-03A	67″	1/2″	4	13.6′

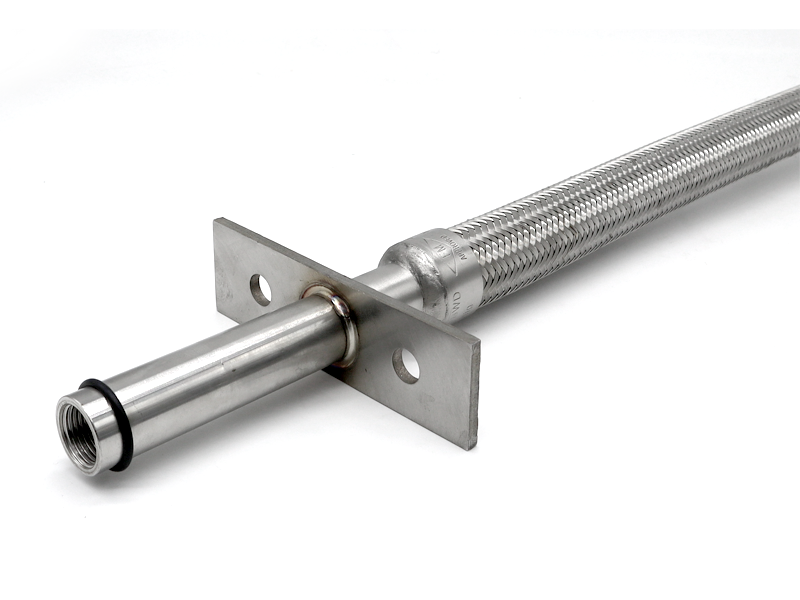

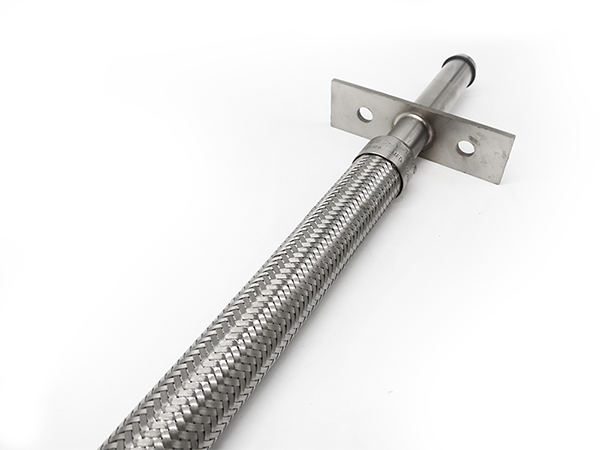

아웃렛 리듀서에 용접된 플랜지가 있는 편조호스

K-계수(1/2″ 출구)
