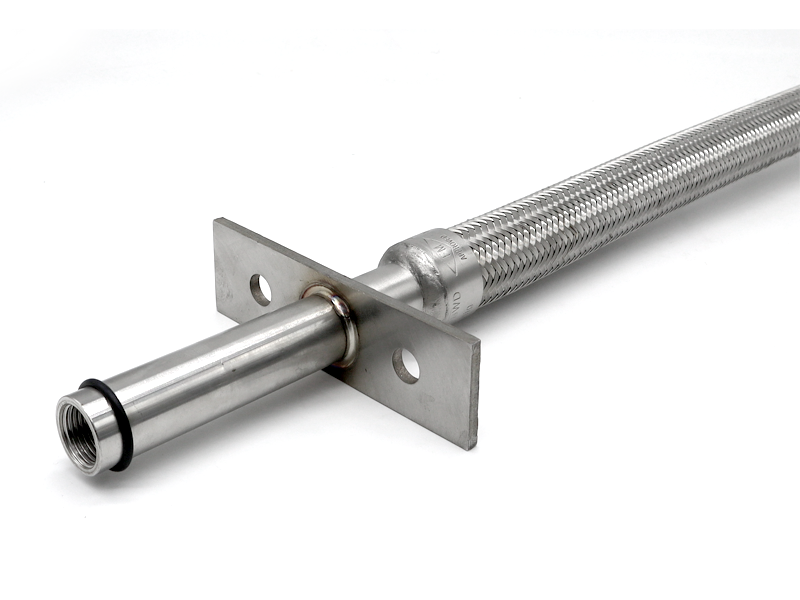

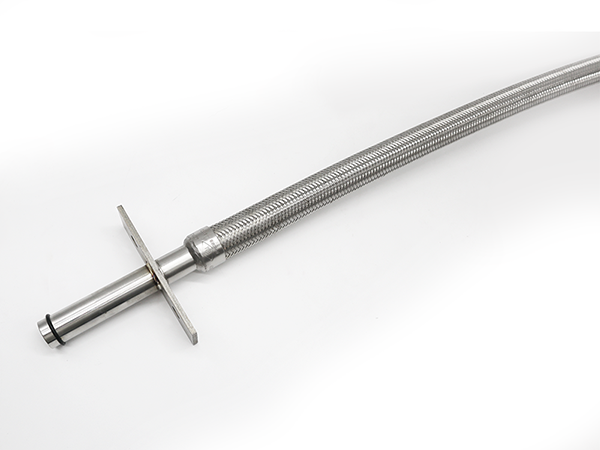

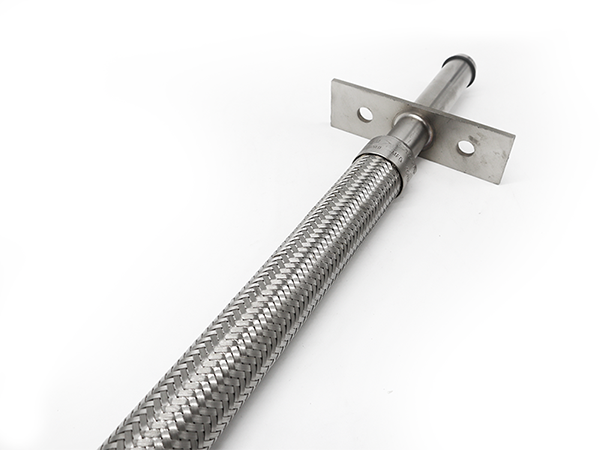

소방용 스프링클러 설비의 신축배관 (청정실용 · 클린룸)

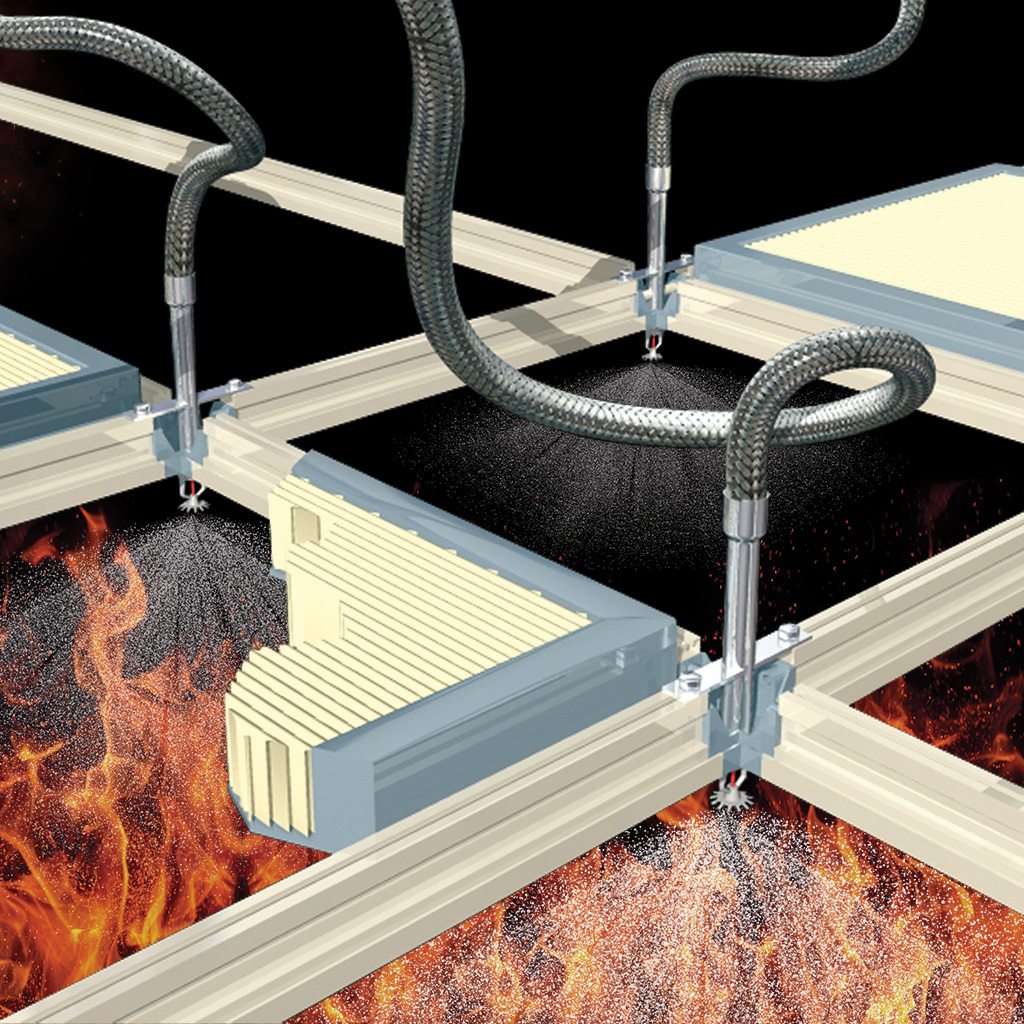

청정실용 스프링클러 설비용 신축배관은 전 세계 반도체 공장의 청정실(Cleanroom) 내 모든 Ceiling Bar에 설치할 수 있도록 설계되었습니다.
철저한 사전 검수를 거쳐 완제품 형태로 공급되므로, 일반 강관 배관보다 설치 시간이 대폭 단축됩니다.
또한 청정실 인증 및 작동 대기 시간을 최소화하며, 설계 변경이나 건축 평면도 변경 시에도 스프링클러 설비용 신축배관을 손쉽게 재배치할 수 있습니다.
강관 배관 시공 시 발생할 수 있는 중심선 불일치로 인한 응력 및 누수 위험이 없으며, Ceiling Bar와 레듀샤 사이에는 O-Ring이 적용되어 천장을 완벽하게 밀폐합니다.
(청정실 내 오염 완벽 차단)
몰드바에 정확히 설치된 후 스프링클러 헤드가 장착되므로 별도의 부수 자재가 필요하지 않습니다.
또한 지진이나 진동 발생 시 천장 격자 및 수로 배관에 영향을 주지 않도록 설계되어 누수 가능성을 근본적으로 방지하며, 젤라틴 기밀 보호 기능을 제공합니다.
청정실용 스프링클러 설비용 신축배관은 전 세계 반도체 공장의 청정실 설비 환경에 최적화된 혁신적 제품입니다.
Technical Data
BRAIDED FLEXIBLE SPRINKLER DROPS APPLIANCE STANDARDS
National Fire Protection Association (NFPA):
NFPA 13: Standard for installation of sprinkler systems
NFPA 13D: Standard for the installation of sprinkler systems in one and two-family dwellings and manufactured homes
NFPA 13R: Standard for installation of sprinkler systems in residential occupancies up to and including four stories in height
NFPA 13 Section 9.2.1.3.3.3: Hangers are not required for flexible connections as long as the length does not exceed 6 ft.
Factory Mutual (FM), FM Class No. 1637:
Approved standard for flexible sprinkler hose with threaded end fittings
CLEANROOM APPLICATION
Sprinkler and escutheon plate not included
SPECIFICATIONS
| Lengths Available | 30″, 47″, and 67″ | ||
| Connection | Inlet – 1″ Outlet – 1/2″ |
FEATURE & MATERIALS
| Hose | Braided |
| Tube & Nipples | Stainless Steel 304 |
TECHNICAL DATA
| Hose Type | Braided w/Flanges Welded to Outlet Reducer | |||||
| Max. Temperature | 225°F | |||||
| Max. Pressure | 174 psig | |||||
| Min. Bend Radius* | 8″ | |||||
| K-Factor | 1/2″ Outlet | |||||
Do not bend within 2.25″ from connection nuts
FRICTION LOSS DATA
| Model# | Length | Outlet Size | Max. Number of 90° Bends | Equivalent Length of 1″ Sch. 40 Pipe, ft. | |||||
| KFSPC-01A | 30″ | 1/2″ | 1 | 18.8 | |||||
| KFSPC-02A | 47″ | 1/2″ | 2 | 29.2 | |||||
| KFSPC-03A | 67″ | 1/2″ | 3 | 38.3 | |||||
