덕트용_원형 덕트용

스프링클러 호스는 1/2″ 또는 1″ 출수구와 함께 제공되며, 30″, 47″, 67″의 세 가지 길이로 제공됩니다. 최대 온도 225°F, 최대 압력 175 psi를 견딜 수 있습니다.

- 스테인레스 스틸 304 호스, 닛쁠
- FM 인증

목록으로

Models

  • Part #Description
    KFDS-01AIndustrial Duct, Braided Flexible Fire Sprinkler Drop, 1/2″ x 30″
    KFDS-02AIndustrial Duct, Braided Flexible Fire Sprinkler Drop, 1/2″ x 47″
    KFDS-03AIndustrial Duct, Braided Flexible Fire Sprinkler Drop, 1/2″ x 67″

Technical Data

소방 신축배관 기기 표준


미국 국가 화재 방지 협회 (NFPA):


NFPA 13: 스프링클러 시스템 설치 표준

NFPA 13D: 단독 및 두 세대 주택과 제조된 주택에 스프링클러 시스템 설치 표준

NFPA 13R: 최대 4층 높이의 주거용 건물에 스프링클러 시스템 설치 표준

NFPA 13 섹션 9.2.1.3.3.3: 길이가 6피트를 초과하지 않는 한, Flexible 연결부에는 행거가 필요하지 않음.

미국 시험 재료 협회 (ASTM):


팩토리 뮤추얼 (FM인증), FM 클래스 번호 1637:

나사형 단말 피팅이 있는 Flexible 스프링클러 호스에 대한 승인된 표준

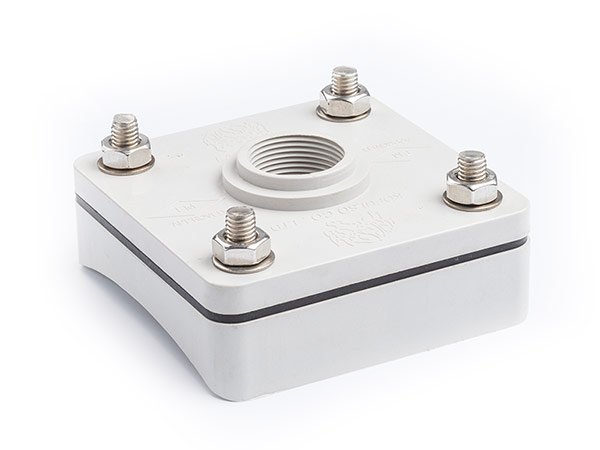

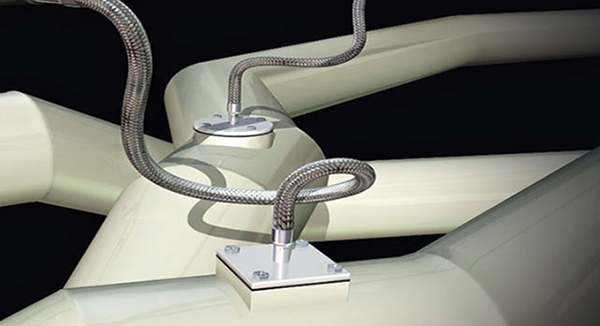

ROUND DUCT APPLICATION

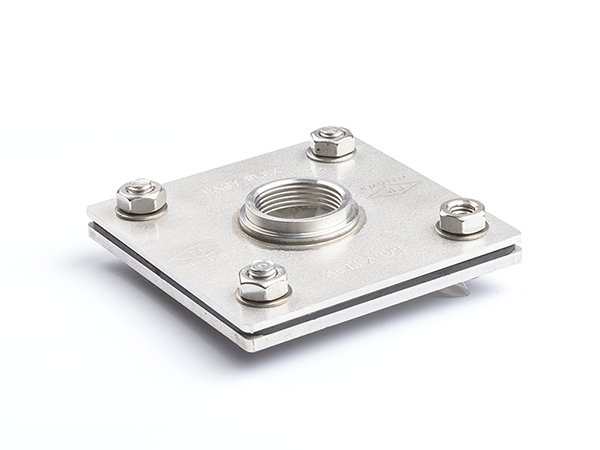

SQUARE DUCT APPLICATION

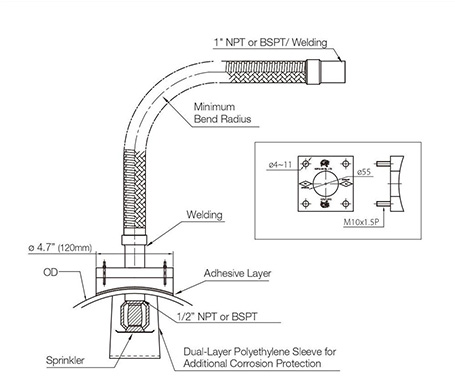

SPECIFICATIONS

Lengths Available30″, 47″,  and 67″
ConnectionInlet – 1″
Outlet – 1/2″

MATERIALS

Hose/BraidStainless Steel 304
FlangeABS (Duct)
Tube & NipplesStainless Steel 304
O-RingEPDM

TECHNICAL DATA

Hose TypeBraided
Max. Temperature 225°F
Max. Pressure174 psig
Min. Bend Radius*8″
K-Factor (1/2″ Outlet)5.6

*Do not bend within 2.25″ from connection nuts

FRICTION LOSS DATA

Model#LengthOutlet SizeMax.# of 90° BendsEquivalent Length of 1″ Sch. 40 Pipe in ft.
EFDS-01A30″1/2″18.7′
EFDS-02A47″1/2″316.7′
EFDS-03A67″1/2″422.5′
