덕트 장착용 플랜지

FM인증을 취득한 덕트용 플랜지는 산업용 덕트를 보호하기 위해 설치됩니다. 제품은 용접형 1″ x 1/2″ 플렉시블 호스, 플랜지, 스프링클러 헤드를 보호하는 폴리백으로 구성됩니다.
플랜지는 사각 덕트용 원형 플랜지와 원형 덕트용 사각 플랜지 두 가지 유형으로 제공됩니다. 호스는 2.5피트, 3.9피트, 5.6피트 길이로 제공됩니다.

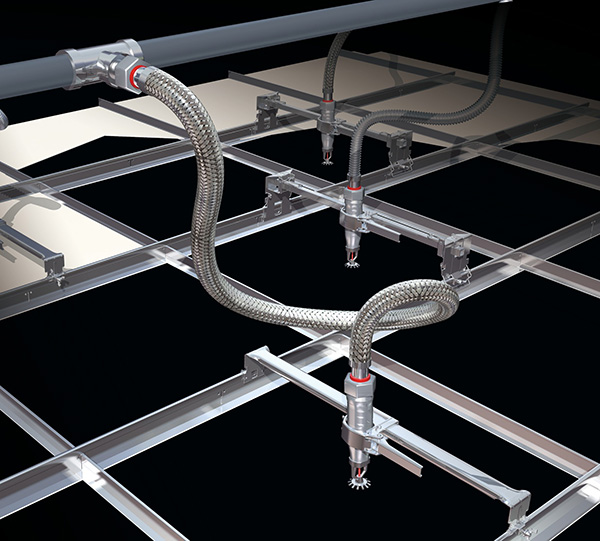

전통적인 경질 배관 설치와 달리, Koflex 스프링클러 연결 시스템 설치는 헤드당 약 10분 정도 소요되며 스프링클러 시스템을 중단하거나 배수 할 필요가 없습니다.

- 스테인레스 스틸 304 호스, 닛쁠
- FM 인증

목록으로

Models

  • Part #Description

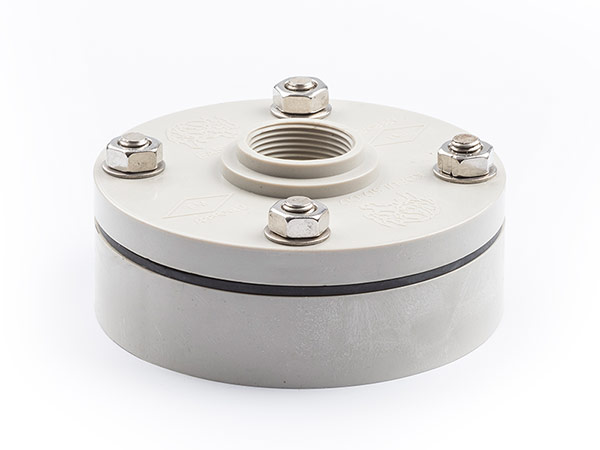

    KFDC-FGRound Mounting Flange for Industrial Ducts

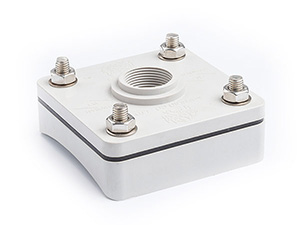

    KFDS-FGSquare Mounting Flange for Industrial Ducts

Technical Data

소방 신축배관 기기 표준


미국 국가 화재 방지 협회 (NFPA):


NFPA 13: 스프링클러 시스템 설치 표준

NFPA 13D: 단독 및 두 세대 주택과 제조된 주택에 스프링클러 시스템 설치 표준

NFPA 13R: 최대 4층 높이의 주거용 건물에 스프링클러 시스템 설치 표준

NFPA 13 섹션 9.2.1.3.3.3: 길이가 6피트를 초과하지 않는 한, Flexible 연결부에는 행거가 필요하지 않음.

미국 시험 재료 협회 (ASTM):


팩토리 뮤추얼 (FM인증), FM 클래스 번호 1637:

나사형 단말 피팅이 있는 Flexible 스프링클러 호스에 대한 승인된 표준


ROUND DUCT APPLICATION

SQUARE DUCT APPLICATION

SPECIFICATIONS

Lengths Available30″, 47″,  and 67″
ConnectionInlet – 1″
Outlet – 1/2″

MATERIALS

Hose/BraidStainless Steel 304
FlangeABS (Duct)
Tube & NipplesStainless Steel 304
O-RingEPDM

TECHNICAL DATA

Hose TypeBraided
Max. Temperature 225°F
Max. Pressure174 psig
Min. Bend Radius*8″
K-Factor (1/2″ Outlet)5.6

*Do not bend within 2.25″ from connection nuts

FRICTION LOSS DATA

Model#LengthOutlet SizeMax.# of 90° BendsEquivalent Length of 1″ Sch. 40 Pipe in ft.
EFDS-01A30″1/2″18.7′
EFDS-02A47″1/2″316.7′
EFDS-03A67″1/2″422.5′
