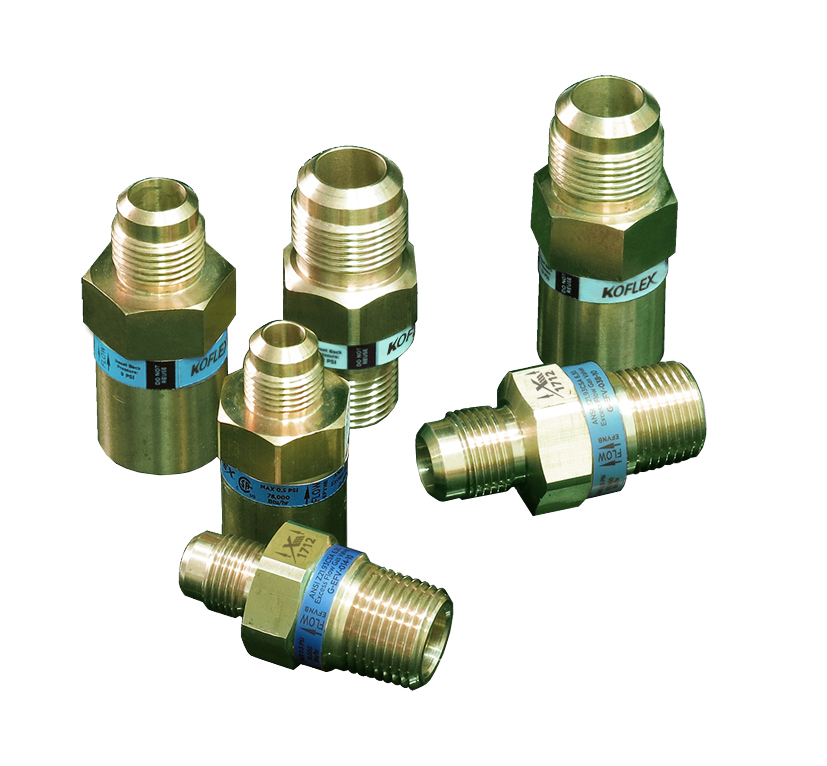

3/8" OD Flare EFV Gas Fittings | Flare Excess Flow Valve

이 피팅은 아연 도금 강철 S45C 가스 피팅으로, 내장된 Gastop EFV로 안전성을 한 단계 끌어올립니다. 가스 누출이 발생할 경우, Gastop EFV는 자동으로 가스 흐름을 차단하여 영향을 받은 가스 커넥터가 교체될 때까지 가스 흐름을 중지시킵니다.

• Zinc-Plated Steel S45C
• 1-1/8-16 Thread
• 3/8" OD (1/4" ID)

목록으로

Models


  • ID

    Part #

    Description

    1/4" (3/8" OD)

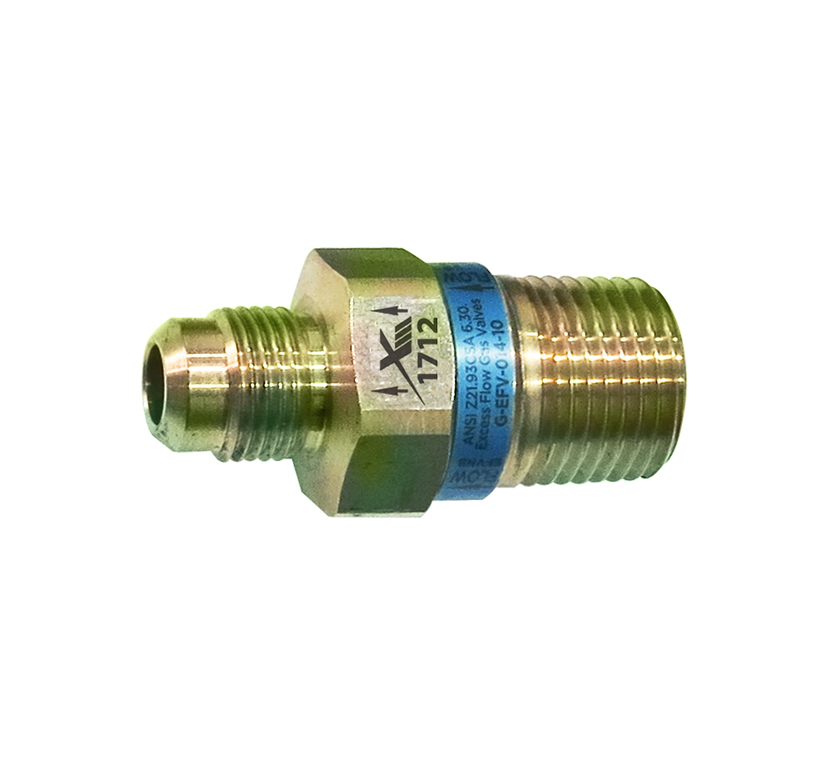

    G014-10A

    3/8" OD Flare x 1/2" M.EFV

    1/4" (3/8" OD)

    G014-12A

    3/8" OD Flare x 3/8" M.EFV





    ID

    Part #

    Description

    1/4" (3/8" OD)

    G014-11A

    3/8" OD Flare x 1/2" F.EFV

    1/4" (3/8" OD)

    G014-13A

    3/8" OD Flare x 3/8" F.EFV



Technical Data

Sizing and Model Selection

Model No.
ConnectionRated Trip Flow Rate(kBtu/hr)Maximum Flow Capacity(kBtu/hr)
Flow Direction
Inlet
Outlet
Horizontal
Vertical Up
Vertical Down
Horizontal
Vertical Up
Vertical Down
G014-10A
1/2" MIP
3/8" OD Flare
107 @ 0.94
113 @ 0.99
103 @ 0.90
84 @ 0.50
83 @ 0.50
84 @ 0.50
G014-12A
3/8" MIP
3/8" OD Flare
G014-11A
1/2" FIP
3/8" OD Flare
G014-13A
3/8" FIP
3/8" OD Flare
G038-10A
1/2" MIP
1/2" OD Flare
166 @ 0.87
149 @ 1.29
139 @ 0.63
133 @ 0.50
97 @ 0.50
123 @ 0.50
G038-12A
3/8" MIP
1/2" OD Flare
G038-11A
1/2" FIP
1/2" OD Flare
G038-13A
3/8" FIP
1/2" OD Flare
G012-10A
1/2" MIP
5/8" OD Flare
202 @ 1.39
214 @ 1.24
178 @ 0.97
121 @ 0.50
105 @ 0.50
133 @ 0.50
G012-14A
3/4" MIP
5/8" OD Flare
G012-11A
1/2" FIP
5/8" OD Flare
G012-15A
3/4" FIP
5/8" OD Flare


• Rated Trip Flow and Max Flow Capacity values are kBTU/max. "w.c PD (natural gas.0.64 s.g.. 1000 BTU/cu.ft.)

• A minimum of 5" w.c inlet pressure is required with a maximum inlet pressure of 14" w.c. (1/2 psig)

• Operating temperature range. -20°F ~ 150°F (-29°C ~ 66°C)

• EFV type: EFVNB

• Installation orientation: Multi-position (horizontal, vertical up, vertical down)
